Instrumententafel

Schnappmutter

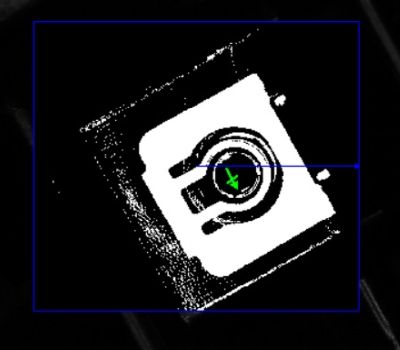

Schwarzweißfoto in dem eine vorhandene Schnappmutter komplett weiß dargestellt ist und sich vom schwarzen Umfeld deutlich abhebt
i. O.

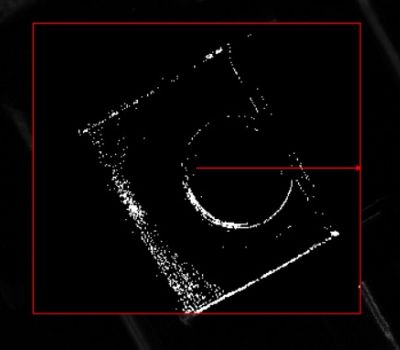

Schwarzweißfoto in dem keine Schnappmutter vorhanden ist
n. i. O.

Lochringverstärker

Schwarzweißfoto in dem ein vorhandener Lochringverstärker komplett weiß dargestellt ist und sich vom schwarzen Umfeld deutlich abhebt
i. O.
Schwarzweißfoto in dem kein Lochringverstärker vorhanden ist
n. i. O.

100% Prüfung durch EOL-Prüfkabine für Instrumententafel.

Vor Auslieferung zum OEM und der Endmontage am Fahrzeug muss sichergestellt werden, dass Anbauteile anhand des 1D oder 2D Codes, sowie Klammern, Schraubringe, Gummipuffer, Materialien und Farben richtig verbaut wurden.

Anforderungen

  • Präsenztest
  • Materialtest
  • Farbtest
  • Test 1D + 2D-Code

Schwierigkeit

  • Unterschiedliche Reflexionsgrade
  • Hohe Bauteiltoleranzen
  • Unterscheidung zwischen Leder und Kunstleder
  • Farberkennung des Nahtfadens

Lösung

  • Roboter positioniert sich an bis zu 65 zu inspizierenden Prüfmerkmalen
  • 5-Mpx-Monochromkamera und multispektrale Ringleuchte
  • 49 unterschiedliche Testprozeduren
