Holzbausteine

Beschädigung der Oberseite

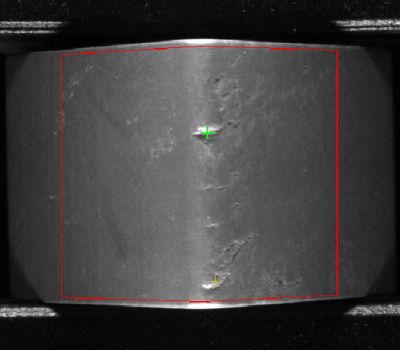

Schwarzweißfoto von einer Ecke eines Holzbausteins mit erkennbaren Beschädigungen
n. i. O.

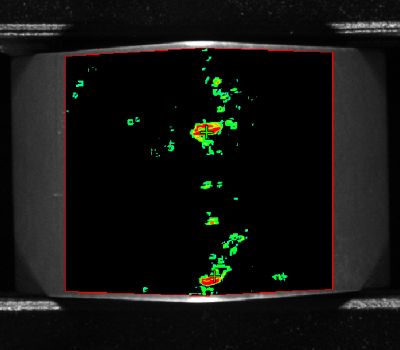

Foto von einer Ecke eines Holzbausteins mit erkennbaren Beschädigungen, welche als Normabweichung in der Bildverarbeitungssoftware hervorgehoben sind
n. i. O.

Beschädigung der Seite

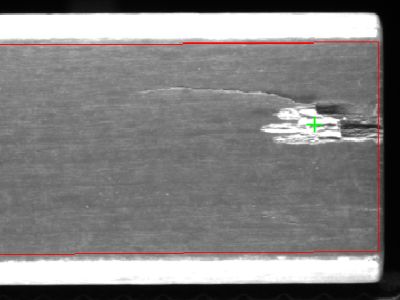

Schwarzweißfoto von einer Seite eines Holzbausteins mit erkennbaren Einkerbungen
n. i. O.
Foto von einer Seite eines Holzbausteins mit erkennbaren Einkerbungen, welche als Normabweichung in der Bildverarbeitungssoftware hervorgehoben sind
n. i. O.

Beschädigung der Unterseite

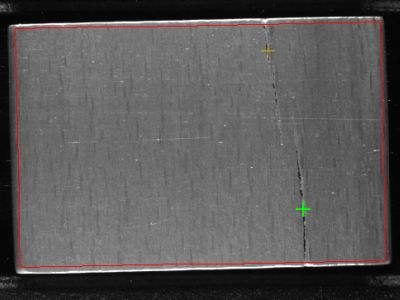

Schwarzweißfoto von einer Seite eines Holzbausteins mit erkennbaren Rissen
n. i. O.

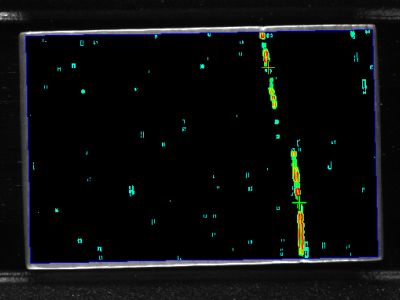

Foto von einer Seite eines Holzbausteins mit erkennbaren Rissen, welche als Normabweichung in der Bildverarbeitungssoftware hervorgehoben sind
n. i. O.

Kontrollieren von Holzbausteinen nach vorgegebenen Qualitätsmerkmalen und Erkennen von bestimmten Fehlerbildern.

Vor dem Versand muss sichergestellt sein, das jedes Bauteil fehlerfrei ist, da ansonsten Gefahren für Kleinkinder bestehen könnten.

Anforderungen

  • Erkennen von verschiedenen Fehlerbilder wie Abbrüche, Risse, Verwachsungen, Lackfehler, Brandstellen sowie Oberflächen und Formfehler
  • 52 Varianten, die sich in Form und Farbe unterscheiden
  • Prüfung von 200 Bauteilen pro Minute

Schwierigkeit

  • Sehr genaue Triggerung durch Echtzeitdatenerfassung
  • Komplette Neuentwicklung der Beleuchtungseinheiten
  • Zentrifugalförderer und Vereinzeler sorgen für gleichbleibende Zuführung und Abstand

Lösung

  • 6x 2MPx Monochromkameras, um alle Seiten der Bauteile zu erfassen
  • Ansteuerung Trigger über SPS-Echzeitdaten
  • Balkenleuchten mit High-Power LEDs in 4 möglichen anschaltbaren Farben
  • Vorsatzlinse für Ausrichtung des Leuchtfokus
